特種氣體管道的施工
2022-04-28 15:58:10
特種氣體管道的施工采用全自動軌道焊接，同時制定和實施嚴格的超高純施工和QA/QC保證程序，對施工的質量和程序進行嚴格的監控和管理。最后整個系統還要進行氦檢漏、水分、氧分和顆粒度檢測、以及其他要求做的氣相雜質的測試。其現場基本的施工程序為：施工圖紙會審﹣→施工組織編寫﹣→預制間的搭設﹣→施工機具的準備﹣→施工人員的培訓﹣→預制圖紙的編寫﹣→管道的預制﹣→管道的現場安裝﹣→系統檢測﹣→系統驗收
1.預制間的選擇
特種氣體管道的施工對環境的要求比較高，管道施工采用大批量預制然后現場安裝的方法。按照標準，預制作業需要在潔凈度達到百級的凈化間進行，作業人員也按照百級凈化間的管理著裝。因此對于大宗特氣項目，一般都建有一個標準的預制間。
但我們在實際的施工中,大宗特氣項目很少,一般都是簡單系統和常規系統,為了節約成本和資金,在要求不是很高的情況下、一般采用在施工現場找一塊相對潔凈的房間采取一定的防塵措施就地施工,除作業人員和檢察人員外,應禁止無關人員出入。如果業主要求比較嚴格，也采用彩鋼板搭設一個簡單的預制件，房間內鋪上地板革，在屋中用潔凈塑料布封出一塊裝上兩臺層流罩，做一個簡單的凈化空間，進行管道的預制工作。
2.主要的施工機具
特種氣體管道的主要施工機具有:全自動軌道焊機(D100、MIOO等)管道切割機(GF鋸)、管子割刀、平口機、彎管器、倒角器、管口毛刺修理刮刀、有的需要配置電源穩壓器、防止施工現場電流波動對焊接質量造成影響、臺虎鉗、配電箱、拖線盤、臺鉆、電鉆、沖擊鉆、切割機、電焊機、手工氬弧焊機、其他輔助工具。
3.施工管理和現場施工的幾個注意點
項目管理人員和施工人員都要進行施工安全和施工質量的培訓,了解特種管道的施工作業要求和規范,了解特種氣體的基本知識,從而加深對特種管道施工質量重要性的認識。

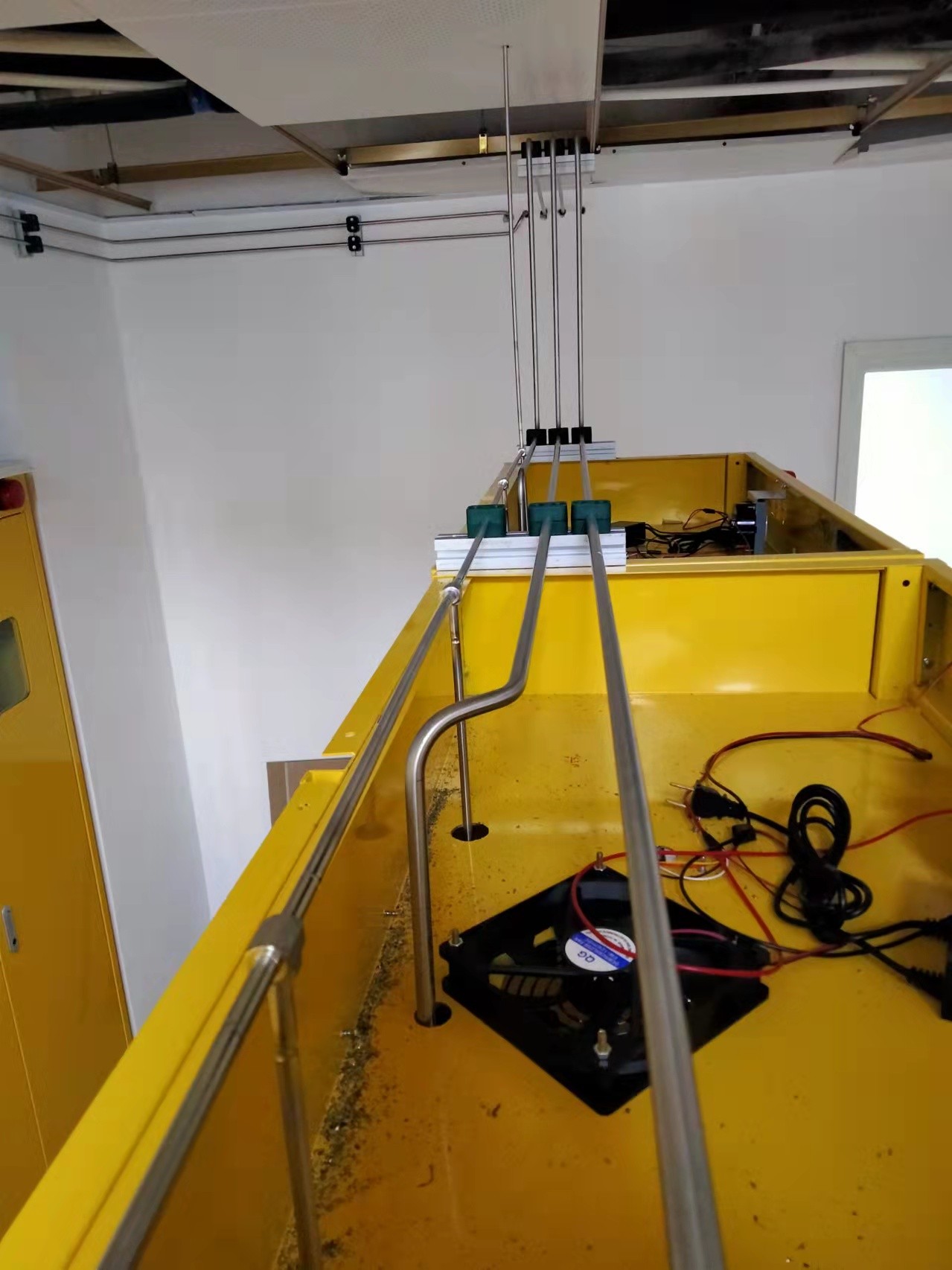

特氣管道一般采用小管道輸送，為了降低成本，管道采用直接用彎管器煨彎的方式，彎管器一般采用5-10倍的，但不小于5倍。因此對管道施工人員要進行各種角度下的彎管培訓，對焊工也必須進行焊接程序的培訓，熟悉各種焊接參數的調整，最后管工和焊工都必須經過考試，由專門的質量管理人員確認合格后，發給作業許可證后方可施工，這也是QA/QC保證程序的組成部分。也是施工程序中人員培訓的重點。
現場的質量管理人員要做好材料的質量檢查記錄和每天的施工質量檢查記錄，包括管工彎管的質量，尺寸是否準確，管道是否有劃傷，彎頭是不是壓得太扁;拆除包裝的管道，預制好的管道，管口是不是封好;(管道封口應套上管帽，再采用EP管完好的內包裝袋割下15-20公分長套在管口折回后用潔凈膠帶纏好;如果沒有管帽，則采用套一層內包裝袋用膠帶封好，然后外面再套一層，也用膠帶封好。)焊工的焊縫是否符合質量要求，每個焊縫都必須仔細檢查，并作好焊接作業者和焊接數量記錄。
4.系統檢測
特氣管道施工結束后都需要進行壓力檢測，氦檢漏，顆粒度和水分、氧分測試。壓力檢測一般采用比較精密的圓盤式壓力檢測儀或電子檢測儀，不用壓力表。這樣大大提高了檢測的精密度。水、氧測試采用水氧分析儀;顆粒度測試目前基本采用激光顆粒測試儀，精度達到0.1微米;而對要求更高的采用核凝結技術(CNC)它可達到0.01微米。其它氣相雜質的測試根據具體要求確定。
