高純氣體管路設計：從規劃到實施的關鍵步驟
2024-03-28 20:19:40
高純氣體管路設計是一個復雜且關鍵的過程，需要考慮到多個方面，從規劃到實施都需要精細的操作和嚴格的控制。以下是一些關鍵步驟：
1、需求分析：
深入理解高純氣體的特性和用途，考慮其化學和物理性質，以及可能對管道材料產生的影響，如腐蝕或泄漏風險。
根據實驗室或工廠的布局和空間，確定管道的走向和布置，以最大限度地節省空間并確保安裝和維護的便利性。
2、材料選擇：
選擇耐腐蝕、耐磨損、不易泄漏的優質材料，如不銹鋼、銅等，同時考慮材料對氣體純度的潛在影響。
確保管道內壁光滑、無顆粒、無雜質，以滿足高純氣體的潔凈度要求。
3、管道布局設計：
設計合理的管道布局，盡量縮短管道長度，減少彎曲和接頭，以降低氣體在輸送過程中的損失和污染。
考慮使用模塊化設計，提高管路的靈活性和可維護性，方便進行模塊的更換和升級。
4、安全防護設計：
在設計中加入必要的安全防護措施，如壓力傳感器、安全閥等，以應對異常情況，防止氣體泄漏和事故發生。

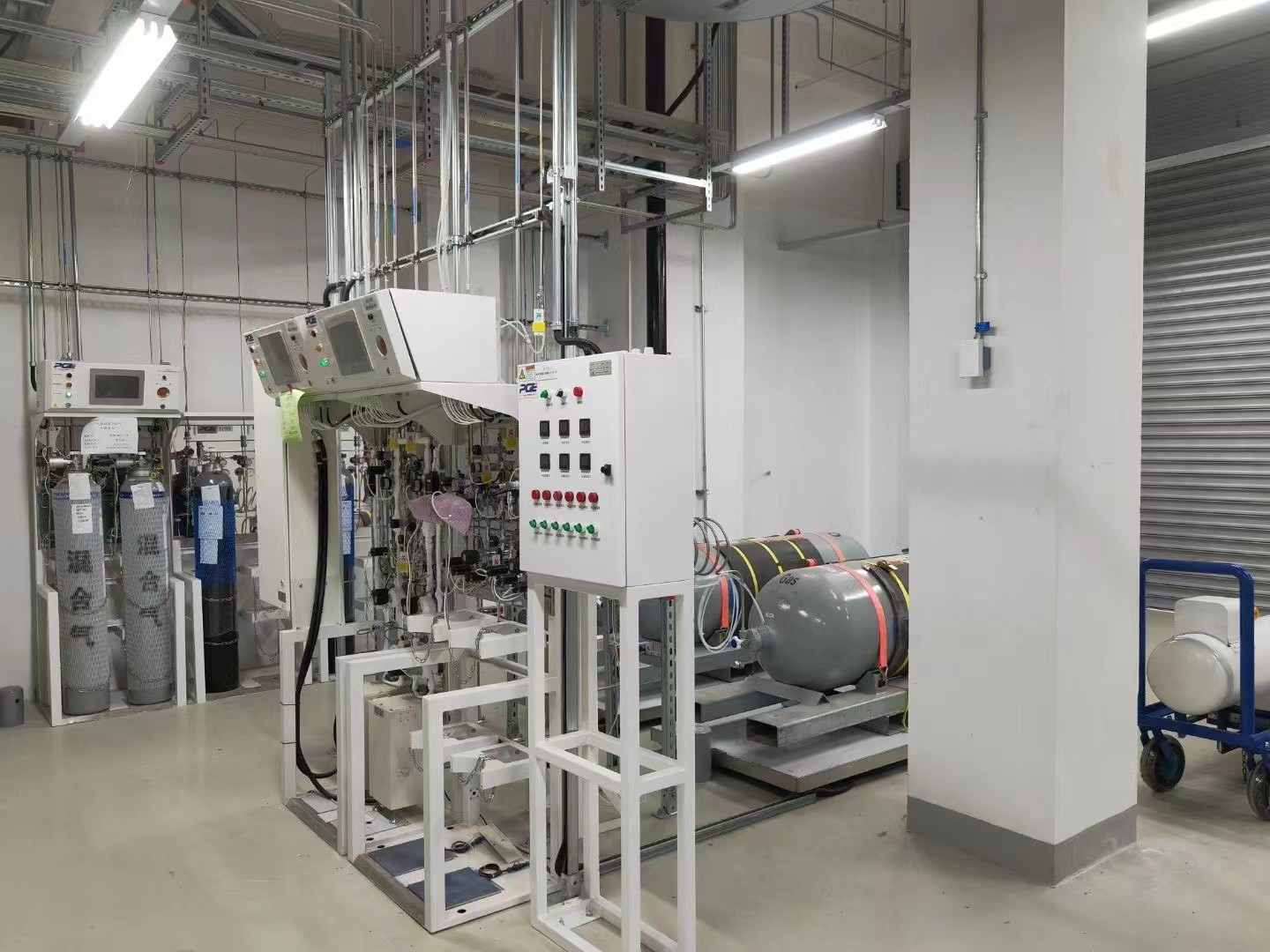

確保氣瓶間內存放的氣瓶采用堅固耐用、美觀大方的氣瓶支架固定，以減少安全隱患。
5、詳細規劃與實施：
制定詳細的安裝計劃，包括管道的連接方式(如雙環卡套連接)、氣瓶與壓力調節器的連接(采用SS316L高壓金屬軟管連接無滲透)等。
確保所有連接處的可靠性，如高壓軟管上的鋼瓶接頭必須與鋼瓶角閥的規格相匹配。
設立一次調壓面板，并在壓力調節器入口前加裝燒結金屬過濾器，防止顆粒等雜質進入系統。
6、測試與驗證：
在安裝完成后，進行系統的測試和驗證，確保管路的密封性和氣體的純度滿足設計要求。
對所有面板進行清洗置換，并檢查所有連接處是否牢固，無泄漏現象。
7、文檔記錄與維護：
記錄整個設計、安裝和測試過程，以便日后維護和升級參考。
制定維護計劃，定期對管路進行檢查和維護，確保其長期穩定運行。
在整個過程中，需要密切與相關部門和團隊進行溝通和協作，確保設計的順利實施并滿足使用要求。同時，不斷學習和借鑒先進的設計理念和經驗，以提高高純氣體管路的設計水平。
